Стационарный УЗИ аппарат GE HealthCare LOGIQ S8 XDclear 2.0

Стационарный УЗИ аппарат GE HealthCare LOGIQ S8 XDclear 2.0 — компактный и маневренный сканер, который легко адаптируется к любой клинической обстановке. Предлагает оптимизированный рабочий процесс, высокую эксплуатационную надёжность и экспертное качество изображений даже при обследовании технически сложных пациентов.

Область применения

• Абдоминальные исследования
• Акушерство
• Гинекология
• Кардиология
• Скелетно-мышечная система
• Ангиология
• Урология
• Поверхностно расположенные органы и структуры
• Педиатрия
• Неонаталогия
• Ортопедия
• Онкология
• Транскраниальные исследования
• Чреспищеводные исследования

Базовая конфигурация

• B-режим, M-режим, PW допплер, цветовое допплеровское картирование и энергетический допплер, кодированное излучение, кодированная тканевая гармоника.
• 23" жидкокристаллический монитор высокого разрешения на свободно регулируемом кронштейне.
• Эргономичный интерфейс пользователя с 9" цветной сенсорной панелью.
• 4 функционирующих бесштырьковых разъема для датчиков плюс один паркинковый порт.
• Встроенный жёсткий диск 500 ГБ.
• DVD-дисковод для записи компакт-дисков.
• Аппаратная и программная архитектура, поддерживающая технологию XDclear.
• Автоматическая оптимизация изображений в В-режиме (ATO) и режиме спектрального допплера.
• Auto TGC - автоматическая оптимизация продольного, латерального и общего усиления в В-режиме.
• Auto SoS - автоматический выбор скорости звука в зависимости от типа тканей.
• CrossХBeam - режим сканрования с использованием технологии компаундинга.
• SRI -HD органоспецифичный режим получения изображения с высоким разрешением.
• Программа 3D реконструкции для цветового допплеровского картирования и энергетического допплера.
• Виртуальное конвексное сканирование, расширяющее поле обзора.
• Управление встроенным архивом изображений и данными пациентов.
• Программы измерений и отчетов для всех областей применения.
• Автоматические допплеровские вычисления в режиме реального времени.
• Интегрированный отсек для встроенных периферийных устройств.
• Функция быстрой загрузки системы.
• Программируемые пользователем параметры.

Компоненты дополнительной поставки

• Breast Productivity Package - программный протокол для маркировки, измерения и описания образований в молочной железе. Проведение исследования по стандарту BI-RADS
• Thyroid Productivity Package - программный протокол для маркировки, учета, измерения и описания узлов и образований в щитовидной железе.
• B-Flow - опция высокоточной визуализации гемодинамики в режиме реального времени недопплеровскими средствами
• Contrast Option Package - режим кодированной контрастной гармоники для проведения исследований с контрастными веществами
• Parametric Contrast Imaging - опция параметрического  изображения
• HiRES Contrast Imaging - опция контрастного изображения высокого разрешения
• LOGIQ View - панорамное сканирование с возможностью проведения измерений
• B-Steer+ - режим B-сканирования с отклонением угла (для линейных датчиков) и улучшенным распознаванием биопсийной иглы
• Scan assistant - помощник сканирования, протоколы автоматизации исследования для разных областей применения
• Compare Assistant - программа для сравнения и сопоставления текущего и ранее сохраненных ультразвуковых изображений, а также изображений других модальностей
• Measure Assistant OB - программа для автоматического оконтуривания и измерения основных биометрических параметров плода
• Measure Assistant Breast - программа для автоматического определения, оконтуривания и измерения образований в молочной железе
• Tomographic Ultrasound Imaging (TUI) - режим получения томографических срезов объемного ультразвукового изображения
• VOCAL II (Vol Calc) - автоматические расчёты объема при использовании 3D/4D
• Color Flow Quantification - количественая оценка объема кровотока (для работы в 3D необходима опция VOCAL)
• VCI Static (Vol Contrast Imag.opt) - режим объёмного контрастного изображения.
• Shear Wave Elastography - опция эластографии сдвиговой волны
• Strain Elastography - программа компрессионной эластографии
• Q-analysis Option for Elastography and CF/PDI Quantification - программа количественного анализа для эластографии и анализа васкуляризации в режиме ЦДК и ЭД
• Auto-IMT Measurement - автоматический расчёт интима-медиа
• Tissue Velocity Imaging (TVI) - тканевой допплер
• Stress Echo Option - опция стресс-эхо
• Auto EF - опция автоматического недопплеровского измерения глобальной сократительной способности левого желудочка
• AFI Cardiac Strain - режим недопплеровской автоматической оценки региональной сократительной функции левого желудочка, степени деформации миокарда
• Report Writer - программа настройки и персонализации отчетов УЗИ исследований
• DICOM опция
• Режим 4D - трёхмерное сканирование в режиме реального времени. Включает режим инверсии, кинопетлю 4D и 3D в режиме ЦДК. Необходимы 4D датчики.
• Модуль подключения ЭКГ
• ЭКГ кабель
• CW Doppler - опция постоянно-волнового допплера для секторных и карандашных датчиков
• CW Pencil Probe Hardware Kit - комплект подключения карандашных датчиков.
• Программное обеспечение для прямой записи на USB-носители.
• Программа объемной навигации. Включает в себя индуктор магнитного поля и сенсоры

Доступные датчики

• S1-5-D - секторный фазированный датчик 1,6-5 МГц. Клиническое применение: транскраниальные исследования, брюшная полость
• S4-10-D - секторный фазированный датчик 3,6-10 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия
• 6S-D - секторный фазированный датчик 2,8-8,0 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования, педиатрия
• M5S-D - матричный монокристальный секторный фазированный датчик 1,7-4,6 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования
• 3Sp-D - секторный монокристальный фазированный датчик 1,6-5,0 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, акушерство
• C1-6-D XDclear - конвексный датчик с технологией XDclear 1,7-6,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия
• C2-9-D XDclear - конвексный датчик с технологией XDclear 2,5-9,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия
• C3-10-D XDClear - микроконвексный датчик с технологией XDclear 3,1 - 10,0 МГц. Клиническое применение: педиатрия, неонатология, нейросонография
• C1-5-D - конвексный датчик 1,8-5,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия
• C2-7-D - микроконвексный датчик 1,9-6,0 МГц. Клиническое применение: брюшная полость, педиатрия
• C2-6b-D Biopsy - конвексный биопсийный датчик 2,5-6,0 МГц. Клиническое применение: брюшная полость
• IC5-9D - микроконвексный универсальный внутриполостной датчик 3,6-9,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования
• 10С-D - микроконвексный датчик 4,0-10,0 МГц. Клиническое применение: транскраниальные исследования, брюшная полость, педиатрия, неонатология.
• BE9CS-D - биплановый микроконвексный трансректальный внутриполостной датчик 5,0-10,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования
• 9L-D - линейный датчик 3,1-9,0 МГц. Клиническое применение: периферические сосуды, поверхностно расположенные органы и структуры, педиатрия, неонатология
• 11L-D - линейный датчик 4,2-11,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология
• ML6-15-D - матричный линейный датчик 5-15 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды
• L8-18i-D - линейный датчик 5,0-18,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды
• L3-12-D - линейный датчик 4,2-12,0 МГц. Клиническое применение: сосудистые исследования, малые органы, молочная железы, мышечно-скелетные
• RAB6-D - объёмный конвексный 4D-датчик 2,0-8,0 МГц. Уменьшенные габариты и вес. Клиническое применение: акушерство и гинекология, брюшная полость. Рекомендуется как основной датчик для акушерства
• RIC5-9-D - объёмный внутриполостной микроконвексный 4D-датчик 3,6-9 МГц. Уменьшенные габариты. Клиническое применение: акушерство и гинекология, урология
• RSP-6-16-D - объёмный линейный 4D-датчик 6,3-14,0 МГц. Уменьшенные габариты. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология
• 6Tc - чреспищеводный мультиплановый электронный датчик 2,8-8,0 МГц. Клиническое применение: кардиология
• P2D - карандашный датчик для постоянно-волнового допплера с частотой 2,1 МГц.
• P6D - карандашный датчик для постоянно-волнового допплера с частотой 6,3 МГц.
• P8D - карандашный датчик для постоянно-волнового допплера с частотой 8,3 МГц.

Принадлежности

• Ножная педаль, трёхкнопочная.
• Дополнительный держатель для двух датчиков. Устанавливается с правой стороны от панели управления.
• Держатель для кабеля с телескопическим удлинителем.
• Держатель для внутриполостного датчика.
• Universal Video Converter (UVC) - универсальный видеоконвертер.
• Power Assistant - программное обеспечение для работы без подключения к электросети.
• Комплект батарей.
• Wireless LAN - опция беспроводного доступа к локальной сети.
• V Nav Dual Sensors - сенсоры датчиков для объемной навигации.
• Volume Navigation Stand - стойка для объемной навигации.
• Набор OmniTRAX для автоматического совмещения УЗ и КТ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств Omni TRAX tracker.
• Набор для автоматического совмещения МРТ и УЗ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств.
• Набор Needle Tip Tracking для точного определения положения и коррекции направления пункционной иглы, размер игл: 12/14GA или 14/64GA или 16/18GA или 18/20GA. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл, стилетов и чехлов.
• Набор Virtual Needle Tracking для виртуального определения положения и коррекции направления пункционной иглы. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл и навигаторов.
• Сенсор для виртуального треккинга.
• Держатель для хранения сенсоров Needle Tip Tracking.

Принтеры

• Ч/б принтер SONY UP-D898
• Цветной принтер Sony UP-D25MD

Особенности системы

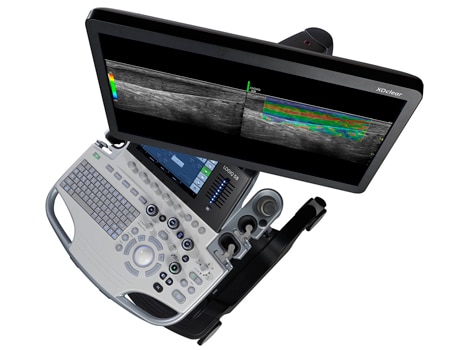

GE HealthCare LOGIQ S8 XDclear 2.0 — компактная и маневренная система, которая легко адаптируется к любой клинической обстановке. Она предлагает оптимизированный рабочий процесс, высокую эксплуатационную надёжность и экспертное качество изображений даже при обследовании технически сложных пациентов.

• Поддержка технологии датчиков XDCLEAR — это гарантировано потрясающее качество изображений с превосходным разрешением, высокой четкостью и чувствительностью наряду с увеличенной глубиной проникновения.
• Акустическая архитектура S-AGILE — благодаря использованию динамических виртуальных моделей органов и структур человеческого организма происходит автоматическая оптимизация изображений независимо от типа телосложения пациента, что позволяет обеспечить стабильно высокое качество диагностики при минимальном участии оператора.
• Режим B-Flow — уникальная технология построения и обработки ультразвуковых импульсов, позволяющая в режиме реального времени отображать эхо-сигналы кровотока напрямую, избегая ограничения традиционной допплерографии, и обеспечивая беспрецедентную точность и чувствительность при оценке гемодинамики в сосудах любых типов.

Упрощённый рабочий процесс

LOGIQ S8 XDclear — отлично оптимизированная система, в которой до мелочей продуманы как внешний вид, так и рабочий процесс. Её легко перемещать по узким коридорам и размещать в помещениях с ограниченным пространством.

Большой монитор, удобная сенсорная панель управления, продуманная клавиатура и встроенные инструменты оптимизации и автоматизации рабочего процесса делают работу по-настоящему комфортной.

• Автоматические измерения — ультразвуковые исследования с большим количеством измерений бывают весьма трудоёмки, средства автоматизации существенно облегчают работу врача, позволяя ему без труда редактировать или оценивать полученные результаты.
• Автоматическая оптимизация изображений в B-режиме и доплеровских режимах сканирования позволит сконцентрировать внимание на пациенте и не тратить время на ручные настройки.
• Протоколы исследований молочной и щитовидной желез — позволяют повысить производительность и эффективность за счет предоставления возможностей для быстрой и уверенной маркировки, измерений, создания анатомических описаний и формирования отчетов в формате DICOM.
• Ассистент сканирования — помощник для автоматизации на каждом этапе УЗИ, который позволяет существенно уменьшить количество нажатий на клавиши и существенно сократить время исследования.
• Ассистент сравнения — упрощает и ускоряет процесс обследования, позволяя в режиме реального времени производить сравнение «бок о бок» текущего изображение с ранее полученными результатами УЗИ, маммографии, КТ или МРТ.
• Работа с «сырыми» данными — открывает широкие возможность постобработки исходных ультразвуковых данных без потери качества, иными словами, это возможность повторного виртуального сканирования без необходимости в присутствии пациента.
• Автоматическая компенсация усиления по глубине — позволяет получать оптимизированные по яркости и контрастности изображения без замедления процесса работы.
• Вспомогательный аккумулятор — обеспечивает питание в процессе транспортировки и позволяет приступить к работе практически мгновенно.
• Архивация изображений и отчётность — благодаря полной поддержке стандарта DICOM система обеспечивает эффективное управление данными исследований.

Современные функции для проведения исследований

Ультразвуковая система LOGIQ S8 XDclear обладает большим потенциалом и позволяет проводить сложные диагностические и манипуляционные мероприятия благодаря современным функциям.

• Объёмная навигация — позволяет совмещать в реальном времени текущее ультразвуковое изображение с изображениями, ранее полученными на КТ, МРТ или ПЭТ, что позволяет точно сопоставлять сложные анатомические объекты и выполнять прецизионные инвазивные манипуляции. Технология может применяться при ультразвуковых исследованиях с контрастными веществами.
• Функция B Steer+ — позволяет в режиме реального времени отслеживать с высокой точностью положение иглы при выполнении биопсии или инъекций.
• Auto IMT — функция автоматического измерения толщины комплекса интима-медиа.
• Количественный анализ кровотока — позволяет количественно оценивать кровоток в зоне интереса в режимах 2D и 3D, помогая точно поставить диагноз и спланировать ход дальнейшего лечения.
• УЗИ с контрастами (CEUS) — позволяет с большей контрастностью визуализировать объемные образования, улучшает визуализацию кровотока, стенок сосудов и бляшек.
• GPS-маркеры — технология 2D/3D навигации, которая незаменима при планировании высокоточных инвазивных процедур для точной визуализации нужных зон интереса.
• Эластография сдвиговой волны — позволяет количественно оценить жесткость ткани неинвазивным методом.
• Компрессионная эластография — инструмент оценки деформации ткани после её сжатия.

Эта универсальная система обеспечивает превосходную визуализацию в широком диапазоне клинических приложений, включая абдоминальные, сердечно-сосудистые, акушерские и исследования опорно-двигательного аппарата. Кроме того, его мобильность и увеличенное время автономной работы позволяют легко перемещать систему с места на место для непрерывной диагностики.

LOGIQ S8 XDclear 2.0 — это универсальная система, которая адаптируется к вашим потребностям

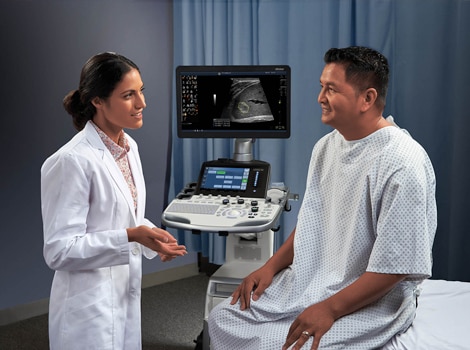

Радиология

Клиническая потребность

Для ультразвуковой диагностики в радиологии клиницистам необходим широкий диапазон диагностических исследований для большого круга пациентов

LOGIQ S8 XDclear 2.0

Система обеспечивает впечатляющее качество изображения, как в рутинной диагностике, так и в экспертных исследованиях. Система предназначена для широкого спектра применений, включая диагностику брюшной полости, поверхностных органов, акушерства и гинекологии, урологии, педиатрии, кардиоваскулярных исследований и исследований LOGIQ S8 XDclear 2.0 включает в себя мощные технологии, которые позволяют улучшить рабочий процесс и качество диганостики.

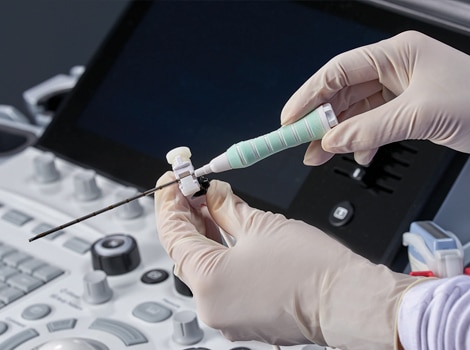

Инвазивные вмешательства

Клиническая потребность

Врачам необходима качественная визуализация для быстрого и точного наведения иглы, проведения абляций и локализации патологий.

LOGIQ S8 XDclear 2.0

Обладает высокой мобильностью и обеспечивает превосходное качество изображения органов и мягких тканей с высоким разрешением, а также обладает инновационными рабочими инструментами для точного наведения иглы.

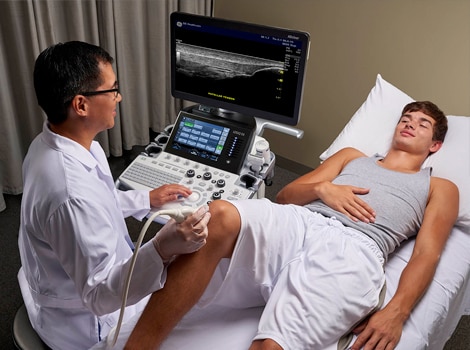

Опорно-двигательный аппарат

Клиническая потребность

Врачам необходимо отличное контрастное и детальное изображение с хорошей разрешающей способностью для глубокого изучения тканей, патологий, кровотока и степени воспаления.

LOGIQ S8 XDclear 2.0

Эта система обеспечивает превосходные изображения с высоким разрешением - от глубокорасположенных структур, таких как бедренная кость или плечевой сустав, до тонко детализированной визуализации в более мелких частях, таких как пальцы и запястье.

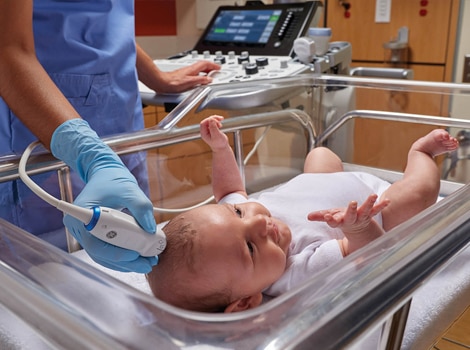

Педиатрия

Клиническая потребность

Доктора нуждаются в ультразвуковых технологиях, которые помогут им быстро и уверенно визуализировать небольшие структуры даже самых маленьких маленьких пациентов, и возможности транспортировать отделение интенсивной терапии.

LOGIQ S8 XDclear 2.0

Эта мобильная система обеспечивает просто удивительные и каачественные изображения, от новорожденных до подростков.

Общая визуализация

Клиническая потребность

Ультразвук играет ключевую роль в оказании помощи медицинским работникам в диагностике широкого круга пациентов. Задача состоит в том, чтобы найти ту единственную ультразвуковую систему, которая обеспечит высокую производительность и качественную визуализацию в критически важных областях применения.

LOGIQ S8 XDclear 2.0

Эта система обеспечивает превосходную и стабильную визуализацию в широком диапазоне клинических исследований, включая сердечную, сосудистую и акушерско-гинекологическую программы. Кроме того, мобильность системы и увеличенное время автономной работы позволяют легко перемещаться с места на место для удаленной диагностики пациентов.
