Стационарный УЗИ аппарат GE HealthCare Invenia ABUS 2.0

GE HealthCare Invenia ABUS 2.0 — ультразвуковая система для автоматизированного сканирования молочных желёз. Удобная, неионизирующая методика дополнительного скрининга молочных желёз у женщин с повышенной плотностью ткани. При плотной молочной железе традиционная маммография может пропустить более 1/3 раковых опухолей. Использование же Invenia ABUS в дополнение к маммографии может улучшить обнаружение инвазивного рака на 55% по сравнению с проведением только лишь одной маммографии.

Область применения

Ультразвуковой скрининг заболеваний молочных желез

Возможности системы

• Увеличение степени сжатия молочной железы
• Уменьшение степени сжатия молочной железы
• Процесс автоматического сканирования запускается одним нажатием
• Отмена сканирования
• Эргономичный кронштейн для датчика с 3 настраиваемыми уровнями компрессии от 2 до 9 кг
• Встроенный сверхширокий вогнутый датчик C15-6XW:
  • Диапазон частот: 4 - 15 МГц;
  • Длина апертуры: 15,3 см;
  • Длина сканируемого участка: 16,9 см;
  • Количество элементов: 768.
• Глубина сканирования до 5 см
• Cтабилизирующая мембрана
• Получение одного объёмного изображения происходит менее чем за 60 секунд
• Многорядная LED подсветка
• Съёмное рамка датчика для упрощения очистки
• Получение объемных 3D изображений с возможностью покадрового просмотра
• Настраиваемые рабочие протоколы
• Алгоритмы обработки изображений:
  • Алгоритм однородности изображения ткани (TEA)
  • Подавление зернистости
  • Компенсация акустической тени от соска (NSC)
  • Определение границ молочной железы (BBD)
  • Определение стенки грудной клетки
• Получение изображений:
  • Поперечная плоскость (в реальном времени)
  • Коронарная плоскость (статическая, для указания нахождения соска)
• Сменные (одноразовые) мембраны датчика
• Удалённая техническая диагностика системы
• Интегрированные руководство пользователя

Компоненты дополнительной поставки

• Invenia ABUS Review Software - программное обеспечение для рабочей станци, устанавливается на рабочую станцию пользователя

Рабочая станция

• Отображение объёмных 3D ультразвуковых изображений, которые состоят из традиционных поперечных и воссозданных коронарных и сагиттальных проекций
• Возможность отображения полного 3D изображения
• 64-битный преобразователь предоставляет широкие возможности и инструменты для полноценного анализа и отчетности
• Пользовательский интерфейс ICONS
• Несколько протоколов для просмотра, которые могут быть настроены пользователем
• Отображение и навигация:
  • Индивидуальные пользовательские настройки для сканирования и просмотра изображений.
  • Многооконный просмотр: 4 - 12 изображений.
  • Оптимизированные протоколы обзора для большого пациентопотока.
  • Стандартизованная ориентация изображения:
    • "толстый срез" в коронарной плоскости;
    • поперечная;
    • сагиттальная плоскость;
    • радиальный и антирадиальный поворот изображения;
    • просмотр только области интереса.
  • Изменяемая толщина среза: 0,5 - 10,0 мм (шаг 0,5 мм)
  • Срез: 0,5 - 2,0 мм (шаг 0,5 мм)
  • Настройка градаций серого
  • Функция панорамирования и масштабирования
  • Инструмент увеличения 4X
  • Просмотр кинопетель с регулируемой скоростью воспроизведения
  • 360 ° APC - отображение области по "любой точке компаса"
  • Одновременный просмотр двух изображений для сопоставления в коронарной плоскости
  • Инструменты управления в виде иконок

Принадлежности

• Акустический лосьон Polysonic (нестерильный) - 1 упаковка (12 бутылок по 250 мл).
• Одноразовая сканирующая мембрана - 1 упаковка, 50 шт.

Особенности системы

Ультразвуковая система для автоматизированного сканирования молочных желёз Invenia ABUS — это удобная, неионизирующая методика дополнительного скрининга молочных желёз у женщин с повышенной плотностью ткани. При плотной молочной железе традиционная маммография может пропустить более 1/3 раковых опухолей. Использование же Invenia ABUS в дополнение к маммографии может улучшить обнаружение инвазивного рака на 55% по сравнению с проведением только лишь одной маммографии.

Как известно при исследовании женщин с плотной МЖ эффективность маммографии снижается (чувствительность метода может быть сокращена до 6-38%). При этом у 40% женщин молочная железа плотная, что само по себе увеличивает риск возникновения РМЖ, поэтому важно обеспечить дополнительный этап диагностики для повышения качества всего исследования. Invenia ABUS — новый подход к УЗ-диагностике молочных желёз — является инновационным ответом на данную проблему.

Новый подход к УЗ диагностике молочных желёз

Время полного проведения обследования, включая подготовку пациентки, составляет всего 15 минут, чему способствуют:

• Датчик с изогнутой апертурой для равномерного сканирования и распределения давления.
• Сканирование одной молочной железы около 1 минуты (3 проекции).
• Обработка полученных данных за 3 минуты.

Invenia ABUS является инновационной разработкой, которую отличают ряд значимых характеристик, таких как:

• Автоматизированный высокочастотный линейный датчик со сканирующей поверхностью 15 см., соответствующий анатомии молочной железы.
• Неинвазивная, экономичная и аккуратная диагностика рака молочной железы на ранних стадиях.
• Повышение выявляемости инвазивного рака при плотной молочной железе на 55% по сравнению с только маммографией.
• Повышение выявляемости злокачественных образований на 37% по сравнению столько маммографией.
• Максимально операторонезависимая процедура, автоматическое 3D сканирование, толщина коронарного среза 2 мм.
• Интеллектуальные средства системы, обеспечивающие эффективное чтение и анализ изображения в течение 3 мин., что значительно экономит время врача, по сравнению с обычным ультразвуковым сканером.

Инновационный скрининг рака молочной железы

В случае женщин с уплотнениями ткани молочной железы результаты 2D- и 3D-маммографии не всегда позволяют обнаружить рак 1, 2, что потенциально приводит к задержке постановки диагноза. Уплотненная ткань и раковая опухоль выглядят на маммограмме одинаково, что создает опасный маскировочный эффект и является дилеммой для радиологов, стремящихся обнаружить рак молочной железы как можно раньше.

Усовершенствуйте обнаружение рака молочной железы

Маммография может не заметить более 1/3 злокачественных новообразований в плотной груди.

InveniaTMABUS 2.0 (Автоматизированная система для ультразвуковых исследований молочных желез) — удобная, не использующая ионизирующее излучение, альтернатива другим дополнительным методам скрининга для женщин с плотной тканью молочной железы. При использовании в дополнение к маммографии исследование с помощью Invenia ABUS позволяет выявить на 57 % больше случаев инвазивного рака при сохранении стабильной частоты отзыва, равной 2,3 %3.

Почему требуется сканирование Invenia ABUS 2.0?

Около 40 % женщин имеют уплотнения ткани молочной железы 4, что является одним из наиболее распространенных факторов риска развития рака молочной железы 5.  Его вероятность возрастает в 4–6 раз 6. По статистике 71 % случаев рака молочной железы приходится на плотные молочные железы 7 Узнайте больше об уплотнении ткани молочной железы, загрузив информационный лист об уплотнениях ткани молочных желез.

Каковы этапы исследования с использованием станции Invenia ABUS 2.0?

Для получения изображений на станции Invenia ABUS 2.0 используется 3D-технология для ультразвуковых исследований, которая обеспечивает быструю и комфортную для пациенток визуализацию уплотнений ткани молочных желез. Продолжительность одного исследования составляет приблизительно 15 минут.

Система Invenia ABUS 2.0 может улучшить раннее обнаружение

Растёт число клинических данных об эффективности ультразвука для выявления небольших, не поражающих лимфатические узлы инвазивных раковых образований, которые не были обнаружены при маммографии. Дополнительная визуализация с помощью системы Invenia ABUS 2.0 показана для скрининга, в частности, плотных молочных желез. Invenia ABUS 2.0 уменьшает операторную вариабельность и создаёт трёхмерные ультразвуковые объемы для всестороннего анализа и сравнения с мультимодальными обследованиями.

Ниже вы можете скачать наши клинические примеры, подробно рассказывающие о том, как система ABUS помогла обнаружить скрытый рак.

Технологии, предназначенные для скрининга

Компания GE Healthcare — единственный поставщик ультразвуковых технологий, одобренных Управлением США по надзору за качеством пищевых продуктов и лекарственных средств (FDA), которые можно использовать для проведения дополнительного скрининга женщин с плотной тканью молочной железы. Система Invenia ABUS 2.0 обладает замечательной архитектурой и продвинутыми алгоритмами визуализации и разработана для автоматизированного скрининга. Помимо расширенных возможностей обнаружения система Invenia ABUS 2.0 также обеспечивает воспроизводимость результатов, простоту использования и комфорт пациента и оператора.

Решение для визуализации cSound

Система Invenia ABUS 2.0 использует мощный программный графический процессор cSound™ Imageformer, который обеспечивает воспроизводимый и независимый от оператора метод получения изображений, позволяющий получить однородные высококачественные изображения. С помощью решения для визуализации cSound можно собрать существенно больше данных и использовать их для создания каждого изображения. Традиционные параметры портативной ультразвуковой системы (например, зоны фокусировки и усиление) оптимизируются автоматически. Поскольку обработка изображений не требуется, высокое качество изображений остается неизменным после смены оператора и достигается нажатием кнопки.

Интеллектуальные алгоритмы визуализации

Продвинутые алгоритмы автоматизируют процесс визуализации, помогая обеспечить замечательное качество изображения и воспроизводимость результатов от пользователя к пользователю. К ним относятся: выравнивание тканей, компенсация тени соска, обнаружение границы молочной железы и обнаружение стенки грудной клетки. Они предназначены для устранения отвлекающих факторов и фокусируют внимание радиолога на самых важных данных — анатомии.

Комфорт операторов и пациентов

Плавная форма датчика Reverse Curve™ повторяет естественный контур молочной железы, обеспечивая комфорт пациента, даже несмотря на сжатие и полный контакт, и позволяет обеспечить полное покрытие. Поскольку все женщины разные, исследования можно настраивать с помощью программируемых протоколов сканирования, регулировать глубину сканирования и уровень компрессии. Оператор также может сокращать время сканирования, когда получено изображение ткани молочной железы.

Интуитивно понятный и оптимизированный процесс чтения

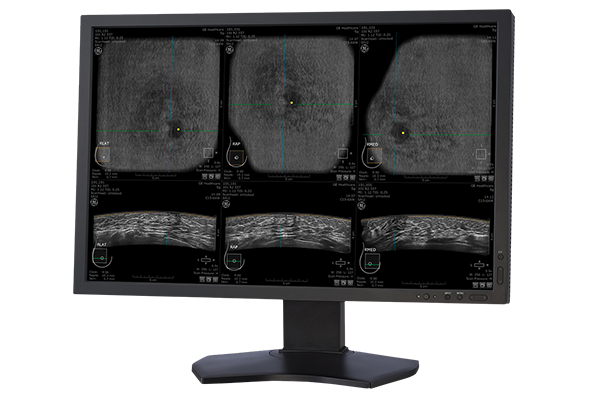

Решение Invenia Viewer предназначено для обеспечения быстрого эффективного рабочего процесса чтения данных и составления отчетности, позволяющего радиологам быстро просматривать, интерпретировать и архивировать исследования пациентов. В состав системы Invenia Viewer, работающей на базе Windows®10 и высокопроизводительного процессора, входят значки интуитивно понятного пользовательского интерфейса и различные протоколы просмотра и представления, которые пользователь может настроить в соответствии со своими предпочтениями.

Система Invenia Viewer также обеспечивает фронтальную проекцию, которая выступает в качестве навигационной карты для анализа всей молочной железы. Такое общее представление обеспечивает высокое качество визуализации структурных нарушений и многоочаговых заболеваний. Реконструированные срезы во фронтальной проекции толщиной 2 мм имеют неизменную ориентацию и расстояние от соска, что облегчает оценку состояния молочных желез от линии кожи до стенки грудной клетки. Корреляция с другими проекциями и плоскостями достигается простым способом.
